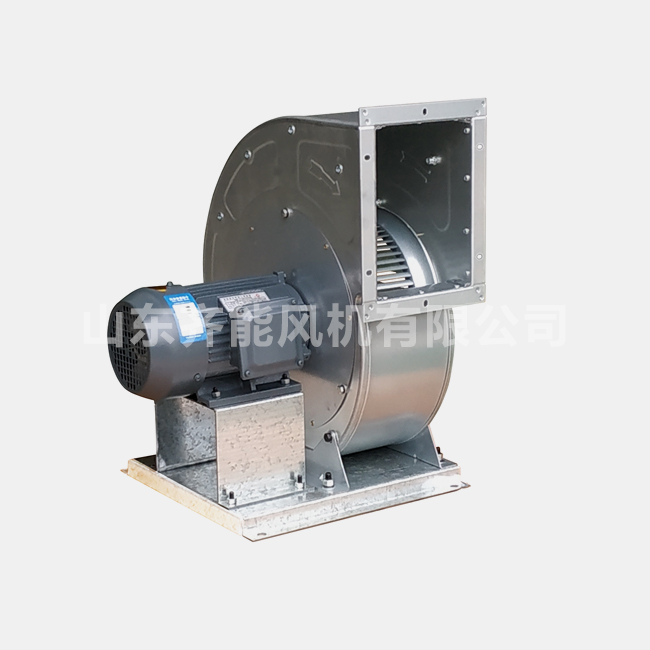

LKZD系列前向单进风直联式离心通风机是我公司开发的一款空调系统专用风机，其特点是电机位于风机的非进风侧，电机轴与风机叶轮直接相连，电机与输送介质不接触，结构简单可靠，特别适合输送清洁气体、危险气体或其他特殊气体。

本系列风机的流体模型经CFD先进技术优化，在提高输出压力的同时，降低了噪声，并提高了效率，具有节能低噪的特点，特别适合各种空调、制冷、净化、新风机组等产品的配套，在学校、医院、厂房、矿山、冷链等领域获得了广泛应用。

本系列风机的各种规格均有0°、90°、180°等三种不同出风角度和立式卧式两种不同安装形式，还可根据用户的需要订做特殊出风角度或电机安装位置的风机产品，安装形式灵活方便。

本系列风机具有以下显著优点：

1、电机与输送介质不接触，过流部件只有进风口、叶轮和蜗壳，容易满足清洁、防腐、防爆等特殊要求；

2、采用了优化设计的前向多翼叶轮，压力高，噪声小，高效低噪，环保节能；

典型型号：LKZD 250 M – 4

型号含义：

LKZD： 前向单进风直联式离心通风机

250： 叶轮名义直径（mm）

M： 风机轴向尺寸代码

4： 配套电机极数，EC代表无刷直流电机

风机的安装角度包括旋向和出风角度两个特征。

1) 旋向：叶轮的旋转方向，可分为顺向和逆向两种。

从电机侧看，如果叶轮旋转方向为顺时针，称为顺向风机（英文缩写CW）；如果叶轮旋转方向为逆时针，则称为逆向风机（英文缩写CCW）。

2) 出风角度：风机出口与安装平面的夹角。

本系列的立式风机没有电机安装座，因此，它只有旋向特征，没有出风角度特征；

本系列的卧式风机常规出风角度有0°、90°、180°三种，如果需要其他出风角度，请联系我公司订制。

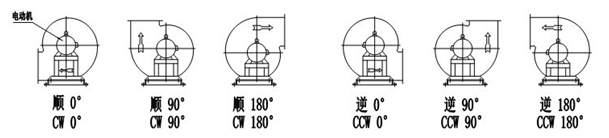

3) 卧式风机的安装角度示意图：

本系列风机适用的工作环境为：

1) 海拔不超过1000米；

2) 环境温度不低于-25℃，不高于40℃；

3) 环境相对湿度不超过90%；

4) 输送气体不含酸性、碱性、腐蚀性介质，且粉尘含量不大于150mg/m³。

当工作环境不满足以上要求时，需在订货时加以说明，我公司可以根据具体的现场条件予以专门订制。

流量：400～9900m³/h

全压：150～1000Pa

超出此范围，请选用本公司其他系列的风机产品，或联系我公司订做。

1、使用前检查

使用前，请认真检查：

（1）电机是否完好无损；

（2）各螺栓有无松动；

（3）风机蜗壳、叶轮和电机轴等部件是否有严重变形；

（4）用手转动风机叶轮，手感应转动平稳，无明显卡滞现象。

2、安装

（1）卧式风机的底盘必须水平安装，严禁竖直或倾斜安装；

（2）风机的接地螺栓应进行可靠的接地联接；

（3）风机应配装缺相和过载保护装置；

3、启动与运行

（1）风机启动前应检查工作电源，必须在额定电压±5%、额定频率±1%范围内；

（2）风机叶轮的旋转方向应与转向标识相同；

（3）风机的运行电流不可超过铭牌电流，否则会导致电机损坏或烧毁；

（4）风机运行时，严禁将身体或异物伸向风机内部，以免发生危险。
