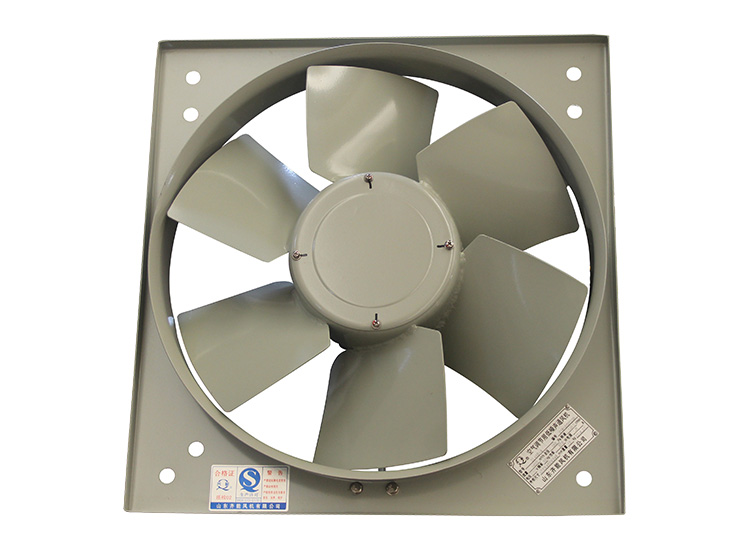

ZL系列轴流通风机是我公司开发的一款空调系统专用风机，适合于流量较大而风压较低的通风场合，其流体模型经CFD先进技术优化，在提高输出压力的同时，降低了噪声，并提高了效率，具有节能低噪的特点，特别适合各种空调、净化、新风、暖通、制冷机组的配套，在宾馆、酒店、写字楼、住宅、学校、医院、厂房、矿山、影剧院、车载空调等领域获得了广泛应用。

本系列风机有单相电机和三相电机两种不同的配套电机形式，还可根据您用户需要订做不同电压和频率的特殊配套电机，在不同国家地区和不同领域的应用都很方便。

本系列风机具有以下显著优点：

1、采用了优化设计的叶轮，风量大，噪声小，高效低噪，环保节能；

2、结构简单轻巧，安装方式简便；

3、自主研制的配套电机，功率经过精心优化，可靠性和使用寿命均优于普通电机。

典型型号：ZL 400 B – 4 C

型号含义：

ZL： 轴流通风机

400： 叶轮名义直径（mm）

B： 出风方向，从电机吹向叶片为B，从叶片吹向电机无此代码

4： 配套电机极数，其中，EC代表无刷直流电机

C： 电机电源，单相电源为C，三相电源无此代码

本系列风机适用的工作环境为：

1) 海拔不超过1000米；

2) 环境温度不低于-25℃，不高于40℃；

3) 环境相对湿度不超过90%；

4) 输送气体不含酸性、碱性、腐蚀性介质，且粉尘含量不大于150mg/m³。

当工作环境不满足以上要求时，需在订货时加以说明，我公司可以根据具体的现场条件予以专门订制。

流量：3200～9000m³/h

全压：100～180Pa

超出此范围，请选用本公司其他系列的风机产品，或联系我公司订做。

1、使用前检查

使用前，请认真检查：

（1）电机引线是否完好无损；

（2）各螺栓有无松动；

（3）导流罩、叶片、电机轴和支架等部件是否有严重变形；

（4）用手转动叶轮，手感应转动平稳，无明显卡滞现象。

2、安装

（1）风机的接地螺栓应进行可靠的接地联接；

（2）风机应配装缺相和过载保护装置；

3、启动与运行

（1）风机启动前应检查工作电源，必须在额定电压±5%、额定频率±1%范围内；

（2）风机叶轮的旋转方向应与转向标识相同；

（3）风机的运行电流不可超过铭牌电流，否则会导致电机损坏或烧毁；

（4）风机运行时，严禁将身体或异物伸向风机内部，以免发生危险。
